Spécifications fonctionnelles
■ Prend en charge la 3D, Ethernet et le retour audio
■ Résolutions garanties 2160p, 1440p, 1080p, 1080i.
■ Fonctionne avec tous les téléviseurs HD, lecteurs Blu-ray, Xbox, PlayStation et autres appareils HDMI.
■ 1,4 V prend en charge des taux de transfert allant jusqu'à 10,2 Gbit/s. 2,0 V prend en charge des taux de transfert allant jusqu'à 18 Gbit/s.
■ Autre partage Ethernet, conforme HDCP, pris en charge CEC.
■ Prend en charge True HD Dolby 7.1 et DTS-HD Master Audio.
■ Compatible avec tout appareil équipé d'une prise HDMI.
■ Application : ordinateur TV LCD/LED multimédia haute définition.
■ Emballage : sac PE ; personnalisé : OEM ODM ; capacité d'approvisionnement : 500 000 pièces/pièces par mois.
| Paramètres | ||||||
| Spécification | Avantages | |||||
| Conducteurs | 99,99 % de cuivre sans oxygène- | pour fournir un signal numérique stable et de haute-qualité | ||||
| Isolation (gaine intérieure) | HD-PE | En utilisant du PE expansé comme isolant, garantissez la qualité de l'image et transmettez le signal d'image avec stabilité. | ||||
| Premier blindage | Feuille d'aluminium 100 % | empêcher les bruits à haute fréquence et les interférences de l’énergie électromagnétique extérieure | ||||
| Deuxième blindage | Feuille d'aluminium 100 % | empêcher les bruits à haute fréquence et les interférences de l’énergie électromagnétique extérieure | ||||
| Troisième blindage | Tresse 95% AL+MG | pour éviter au maximum les EMI et RFI | ||||
| Isolation (gaine extérieure) | Gaine en PVC écologique/manchon de protection en nylon. (couleur en option) | Longue durée de vie ; bonne protection du câble ; | ||||
| Sûr | ||||||
| apparence | Plastique injecté, alliage de Zn ou d'Al Type de coque métallique | Beau produit-câble HDMI haut de gamme | ||||
| Connecteur | Plaqué or | garantir un transfert de signal supérieur et une durée de vie de performances maximales | ||||
| Configuration | 19+1 épingle | Entièrement conforme à la spécification V2.0 | ||||
| Attestation | RoHS,UL,CE | Certification autorisée pour la sûreté et la sécurité | ||||
| Couleur | Or nacré, noir mat, argent, doré, noir brillant, porcelaine blanche, porcelaine noire, chromel ET PLUS | Variété d'options de couleurs et design attrayant pour répondre aux besoins des différents clients | ||||
| Jauge disponible | 24/26/28/30AWG | AWG en option | ||||
| Diamètre extérieur | 9,0 mm, 8,0 mm, 7,3 mm, 6,0 mm | AWG correspond au diamètre extérieur. | ||||
| 24AWG-9,0mm 26AWG-8,0mm | ||||||
| 28AWG-7,3mm 30AWG-6,0mm | ||||||
| Versions et longueurs disponibles | V2.0 jusqu'à 40 m (1-20 m) en option | Différentes longueurs pour différents usages | ||||
| V1.4 jusqu'à 100 m (1-50 m) en option | ||||||
| Électricité | Emballage et livraison | |||||
| Contrôle de qualité | fonctionnement conformément aux réglementations et règles ISO9001:2008 | Détails d'emballage : Poly-sac pour emballage individuel et boîte en carton pour l'expédition en conteneur. Ou à la demande du client. | ||||
| Tension | DC300V 5M ohms/10ms | Port:Shen Zheng | ||||
| Résistance d'isolation | 10 millions minutes | Délai de mise en œuvre : | ||||
| Résistance des contacts | 2 ohms maximum | Quantité (pièces) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| Température de fonctionnement | -25 degrés -80 degrés | HNE. Temps (jours) | 14 | 17 | 21 | A négocier |
| Taux de transfert de données | 18 Gbit/s maximum | |||||
| Impédance différentielle | 100 ± 10 Ω (TDR) | |||||
Présentation du produit

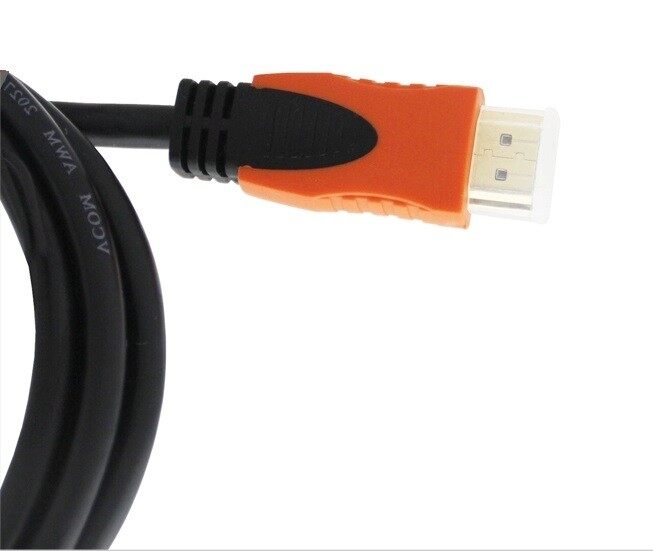

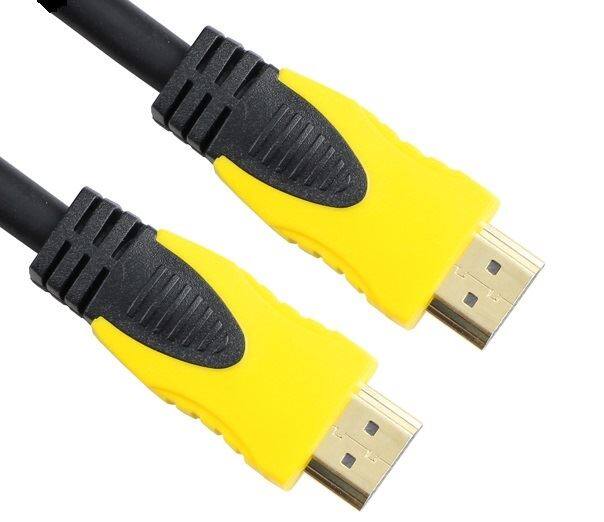

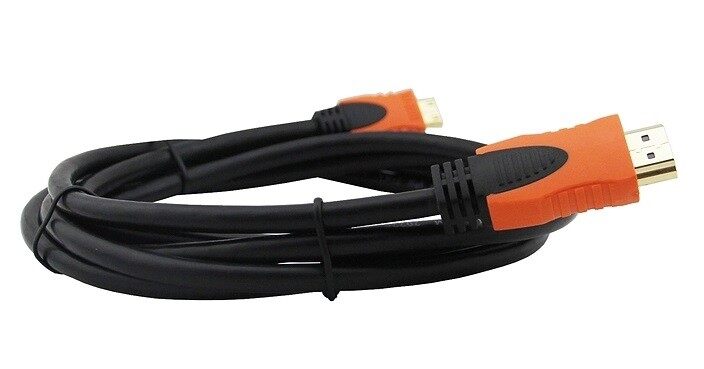

1. Le câble HDMI pour moniteur PC modèle HD1005 2.0, prenant en charge un débit de 18 Gbit/s, assure une transmission sans perte des appareils 4K à 60 Hz, résout le problème du retard du signal des écrans à taux de rafraîchissement élevé, adapté aux concepteurs techniques et aux grands écrans d'affichage d'épissage.
2. Conception durable de qualité industrielle, interface plaquée or 24 carats - + forme de moulage par injection bicolore -, a passé plus de 3 000 tests d'insertion et d'extraction (dépassant de loin les normes de l'industrie), adapté aux exigences d'insertion et d'extraction à haute fréquence - des équipements d'affichage commerciaux. Le revêtement extérieur en PVC anti--flexion (Ø6,0-9,0 mm en option) peut résister à une force de traction de 200 N sans casser le noyau, répondant ainsi aux exigences des scénarios de câblage industriel.
3. Compatibilité complète de la plate-forme, prenant en charge le canal Dolby Atmos/DTS:X 7.1- et la vidéo 3D, parfaitement adapté aux consoles de jeux (Xbox/PS5) et aux lecteurs Blu-ray 4K
Service de personnalisation OEM/ODM
Personnalisation de l'apparence : gravure laser du LOGO moulé par injection/moulage en deux -couleurs (correspondance des numéros de couleur Pantone)
Personnalisation des performances : moniteur PC, câble HDMI, édition améliorée longue distance (avec amplificateur de signal)
Personnalisation de l'emballage : boîte de couleur/carte suspendue sous blister (prend en charge l'implantation de codes-barres GS1)
Réponses aux questions fréquemment posées (FAQ)
Q1 : Comment faire la distinction entre les versions 1,4 V et 2,0 V ?
1,4 V prend en charge 4K à 30 Hz (bande passante de 10,2 Gbit/s) et 2,0 V prend en charge 4K à 60 Hz (bande passante de 18 Gbit/s). Les utilisateurs de jeux et d'-audio-visuels haut de gamme doivent choisir 2,0 V, tandis que les utilisateurs de téléviseurs ordinaires peuvent choisir 1,4 V.
Q2 : Un connecteur-plaqué or est-il vraiment nécessaire ?
La clé réside dans l’antioxydation ! Les interfaces ordinaires peuvent s'oxyder dans un environnement humide pendant six mois, provoquant une interruption du signal. La couche de placage en or 24 carats garantit que la résistance de contact est inférieure ou égale à 10 mΩ dans un délai de 5 ans (valeur mesurée).
Q3 : Le câble HDMI du moniteur PC prend-il en charge la télévision 8K ?
La version actuelle prend en charge 8K à 30 Hz. Si vous avez besoin de 8K @ 60 Hz (nécessitant une bande passante de 48 Gbit/s), veuillez nous contacter pour personnaliser le câble version HDMI 2.1 (solution évolutive).
